Sottotrave Ridotto 100mm: Ingegneria per Altezze Critiche

Vincoli dei Sistemi Tradizionali (170-210 mm)

Il sistema brevettato Aeteria a 100 mm nasce per risolvere un problema ricorrente nella progettazione di garage con soffitti bassi: come garantire la massima luce libera di passaggio senza rinunciare ad affidabilità meccanica e sicurezza. Questo articolo analizza le soluzioni disponibili per altezze comprese tra 2100 e 2400 mm..

vincoli dei sistemi tradizionali (170–210 mm)

Nei sistemi standard, ogni componente aggiunge il proprio ingombro: il binario richiede 80–100 mm, il pannello 42 mm, il bilanciamento 30–40 mm, la clearance operativa altri 20–25 mm. Sommati, questi valori arrivano a 170–210 mm totali — un ingombro che in molti progetti si traduce in una perdita reale di altezza utile. Su un portone H=2500 mm con sottotrave da 170 mm, la luce netta scende a 2330 mm: una misura già critica per il passaggio di un SUV. In un garage H=2400 mm la situazione peggiora, con una luce ridotta a 2230 mm.

Il sistema brevettato Aeteria: meccanica a 100 mm

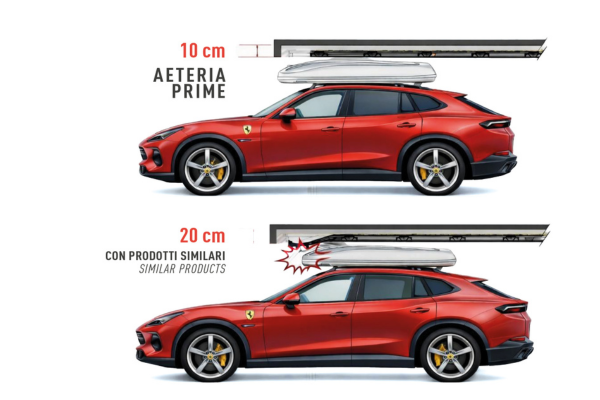

Aeteria riprogetta l'intera meccanica per restituire quello spazio al progetto. Binario ottimizzato, rulli da Ø35 mm a doppio cuscinetto, molle di torsione compatte (Ø4,5–5,5 mm), supporti integrati e motore tubolare Ø60 mm montato nell'asse: ogni componente è stato ripensato in funzione dell'ingombro, non il contrario. Il risultato è un sistema che riduce l'altezza necessaria senza intaccare le prestazioni — oltre 25.000 cicli, rumorosità sotto i 35 dB(A), velocità di 12–15 cm/s, resistenza al vento in classe 4 (fino a 12 m²). Il guadagno netto è di 70 mm di luce libera, pari a un +3,5% rispetto ai sistemi tradizionali.

Casi applicativi

La differenza si misura nei progetti reali. In un garage H=2250 mm, un sistema standard lascia solo 2080 mm di luce — insufficiente per la maggior parte dei veicoli. Con il sistema Aeteria a 100 mm, la stessa altezza sale a 2150 mm, sufficiente per veicoli fino a H=2000 mm. In una rimessa con trave, dove l'altezza utile è di 2350 mm, un portone H=2200 mm mantiene 2250 mm di luce: con un sistema standard, la stessa configurazione avrebbe richiesto l'abbassamento della soglia.

Limiti tecnici e raccomandazioni

Il sistema è certificato per portoni fino a 3200 mm di altezza e 14 m² di superficie; oltre questi valori è necessario il sistema Smart 170. La resistenza in classe RC3 è verificata; per la classe RC4 è richiesta un'analisi dedicata. Il sistema è compatibile con installazioni filomuro tramite controtelaio dedicato. Come per ogni installazione Aeteria, il rilievo va eseguito con strumentazione laser, con una tolleranza di ±10 mm; l'ingombro laterale resta invariato a 100 mm in tutte le configurazioni.
