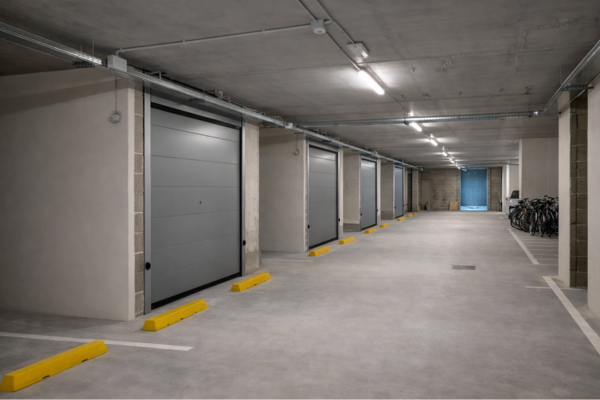

Integrazione Filomuro di portoni sezionali: Nodo Primario e Dettaglio Costruttivo
L'integrazione filomuro rappresenta il vertice dell'architettura minimale contemporanea, richiedendo una progettazione rigorosa del nodo primario tra serramento e muratura. Questo articolo analizza le soluzioni tecniche per l'occultamento completo di guide, telai e controtelaio all'interno di murature tradizionali, pareti a secco e sistemi a cappotto termico, garantendo continuità estetica e prestazioni termiche certificate.
Il Nodo Primario: Fondamenti della Progettazione Filomuro
Il nodo primario costituisce l'interfaccia critica tra il portone sezionale e l'involucro edilizio. La progettazione filomuro impone vincoli dimensionali stringenti che devono essere definiti in fase preliminare:
- Spessore minimo parete finita: 140-160 mm per guide laterali standard
- Profondità vano controtelaio: 100-120 mm (soluzione Aeteria brevettata a ingombro ridotto)
- Tolleranza dimensionale: ±2 mm per garantire l'allineamento filo muro
- Coordinamento con sistema di isolamento: verifica continuità strato isolante
La sequenza stratigrafica ottimale prevede l'ancoraggio strutturale del controtelaio alla muratura portante mediante tasselli chimici o meccanici certificati (classe di resistenza minima M12), con successiva formazione dello strato isolante continuo e finitura rasata a filo.
Integrazione con Cappotto Termico: Gestione dei Ponti Termici
L'inserimento del portone in facciata con cappotto termico richiede la risoluzione del ponte termico generato dal telaio metallico. Il protocollo progettuale prevede:
- Telaio a taglio termico certificato con interruzione della conduzione termica
- Posa del controtelaio precedente alla stesura del cappotto termico
- Raccordo isolante tra telaio e pannello EPS/XPS mediante profili termici dedicati
- Nastro autoespandente perimetrale per tenuta all'aria (classe di permeabilità ≤0,1 m³/h·m²)
Il calcolo del ponte termico lineare (ψ-value) secondo UNI EN ISO 14683 deve dimostrare un'incidenza inferiore a 0,15 W/mK per edifici in classe energetica A4 e NZEB. La simulazione termodinamica agli elementi finiti verifica l'assenza di condensa superficiale e interstiziale nell'intorno del nodo.
Soluzioni Tecniche per Pareti a Secco e Sistemi Leggeri
Nei sistemi costruttivi a secco, l'integrazione filomuro richiede montanti metallici rinforzati, controventatura orizzontale e isolamento acustico perimetrale. Il sistema brevettato Aeteria a 100 mm consente l'integrazione anche in contesti di ristrutturazione con spessori murari limitati.
