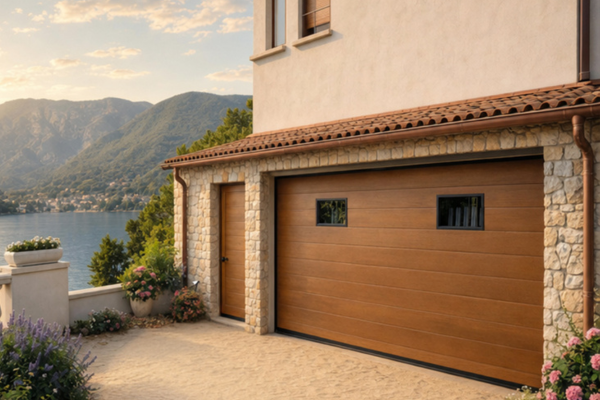

Progettazione Portoni Residenziali in Zone Esposte
rogettazione per zone costiere e montane: calcolo pressione vento EN 1991-1-4, classi 4-5 EN 12424, verifica stabilità strutturale per grandi dimensioni fino a 18 m².
In zone esposte — costiere o montane — la resistenza al vento diventa un requisito critico, non un dettaglio di capitolato. La norma EN 12424 definisce sette classi di resistenza (0–6) in base alla pressione differenziale sopportata dal serramento. Questo articolo illustra la metodologia di calcolo secondo l'Eurocodice EN 1991-1-4, analizza le classi 4 e 5, e presenta le soluzioni certificate Aeteria per portoni fino a 18 m².
Normativa EN 12424: le classi di resistenza
La classificazione EN 12424 misura la pressione che un portone è in grado di sopportare senza cedimenti strutturali, testata sia in pressione positiva sia in depressione su campione completo. Le classi vanno dalla 0 (P<200 Pa, contesti riparati) alla 6 (≥2000 Pa, applicazioni industriali), passando per la 1 (200–400 Pa) e la 2 (400–800 Pa), tipiche di installazioni standard, fino alla 3 (800–1200 Pa). Le classi che interessano davvero la progettazione in zone esposte sono la 4 (1200–1600 Pa, tipica di aree costiere e montane) e la 5 (1600–2000 Pa, riservata alle condizioni più severe).
Il calcolo secondo l'Eurocodice EN 1991-1-4
La pressione dinamica di picco si ottiene dalla formula qₚ(z) = [1 + 7×Iᵥ(z)] × ½ × ρ × vₘ²(z), dove z è l'altezza di riferimento, Iᵥ l'intensità di turbolenza, ρ la densità dell'aria (1,25 kg/m³) e vₘ la velocità media del vento secondo NTC 2018. Da questo valore si ricava la pressione netta agente sul portone: w = qₚ(z) × (cₚₑ − cₚᵢ), dove cₚₑ e cₚᵢ sono i coefficienti di pressione esterna e interna. È questo secondo valore, non il primo, a determinare la classe di resistenza richiesta.
Un caso reale: zona costiera (Versilia, Costa Smeralda)
Per una Zona 1 con vᵦ,₀=31 m/s, categoria di esposizione II, altezza z=3,5 m e coefficienti cₚₑ=+0,8 / cₚᵢ=−0,3, il calcolo restituisce una pressione di picco qₚ≈750 Pa e una pressione netta w≈825 Pa. In questo scenario, la classe minima accettabile è RC3, ma la scelta raccomandata è RC4 (1200–1600 Pa), per garantire un margine di sicurezza adeguato alla variabilità delle raffiche costiere. In quota, oltre i 1000 m, i valori cambiano sensibilmente: vᵦ sale a 35–40 m/s e la pressione netta può superare 1200–1400 Pa, rendendo necessaria la Classe 5 (1600–2000 Pa).
Le soluzioni tecniche Aeteria: RC4 e RC5
Per la Classe RC4, Aeteria adotta lamiera da 0,5–0,6 mm, nervature ogni 300 mm, guide a U rinforzate da 2,5 mm, telaio 80×60 mm con spessore 3 mm, tasselli M12 ogni 350 mm e traverse ogni 800 mm per superfici oltre i 10 m². Per la Classe RC5, ogni componente sale di un livello: lamiera bilaterale da 0,7–0,8 mm, doppia nervatura, guide da 3,0 mm, telaio 100×80 mm rinforzato, ancoraggio ridondante e verifica agli elementi finiti con fattore di sicurezza FS=2,0. La Classe RC4 copre superfici fino a 16–18 m², la RC5 fino a 12–14 m² — un limite dimensionale che è parte integrante della sicurezza del sistema, non una restrizione commerciale.
